FU系列
FU-80S
卧式五轴加工中心
适合航空航天行业复杂多面零件加工
配置参数
Item
项目
单位
FU-80S
能力范围
最大工件直径
mm
φ950
最大工件高度
mm
1450
X轴行程(左右移动量)
mm
820
Y轴行程(前后移动量)
mm
1100
Z轴行程(上下移动量)
mm
860
B轴行程
°
0-210
C轴行程
°
360
主轴中心至工作台面的距离(卧式)
mm
100-960
主轴端面至工作台中心的距离(卧式)
mm
-195-905
主轴端面至工作台端面的距离(立式)
mm
175-1035
主轴中心到工作台中心的距离(立式Y轴)
mm
-270-830
最大装载负荷(均匀分布)
kg
1800
主轴
主轴锥孔
/
HSK-A100
主轴转速
min-1
2195/12500
主轴变速
/
是
主轴电机功率S1
kW
54
主轴电机功率S6
kW
54
主轴扭矩S1
N.m
200/35
主轴扭矩S6(40%)
N.m
235/41
进给速度
快速进给速度X/Y/Z
mm/min
60000
切削进给速度X/Y/Z
mm/min
0-18000
快速进给速度B(摆轴)
min-1
30
切削进给速度B(摆轴)
min-1
0-10
快速进给速度C(转台)
min-1
40
切削进给速度C(转台)
min-1
0-10
工作台
工作台工作区
mm²
φ900x700
工作台表面（T型槽x间距）
mm
14x125
工作台分度
°
0.001
工作台表面高度(离地面高度)
mm
1130
刀库
刀库容量（标准）
把
63
刀库选刀方式
/
随机选择最短路径
刀柄类型/锥度
/
HSK/1 :10
拉钉类型
/
A100
刀具最大直径（有邻近刀具）
mm
110
刀具最大直径（无邻近刀具）
mm
200
刀具最大长度(从锥形基准面)
mm
500
刀具最大重量(包括刀柄、拉钉)
kg
25
重量
/
ton
24.8
尺寸（长x宽x高）
/
mm
6180x4650x4180
应用行业

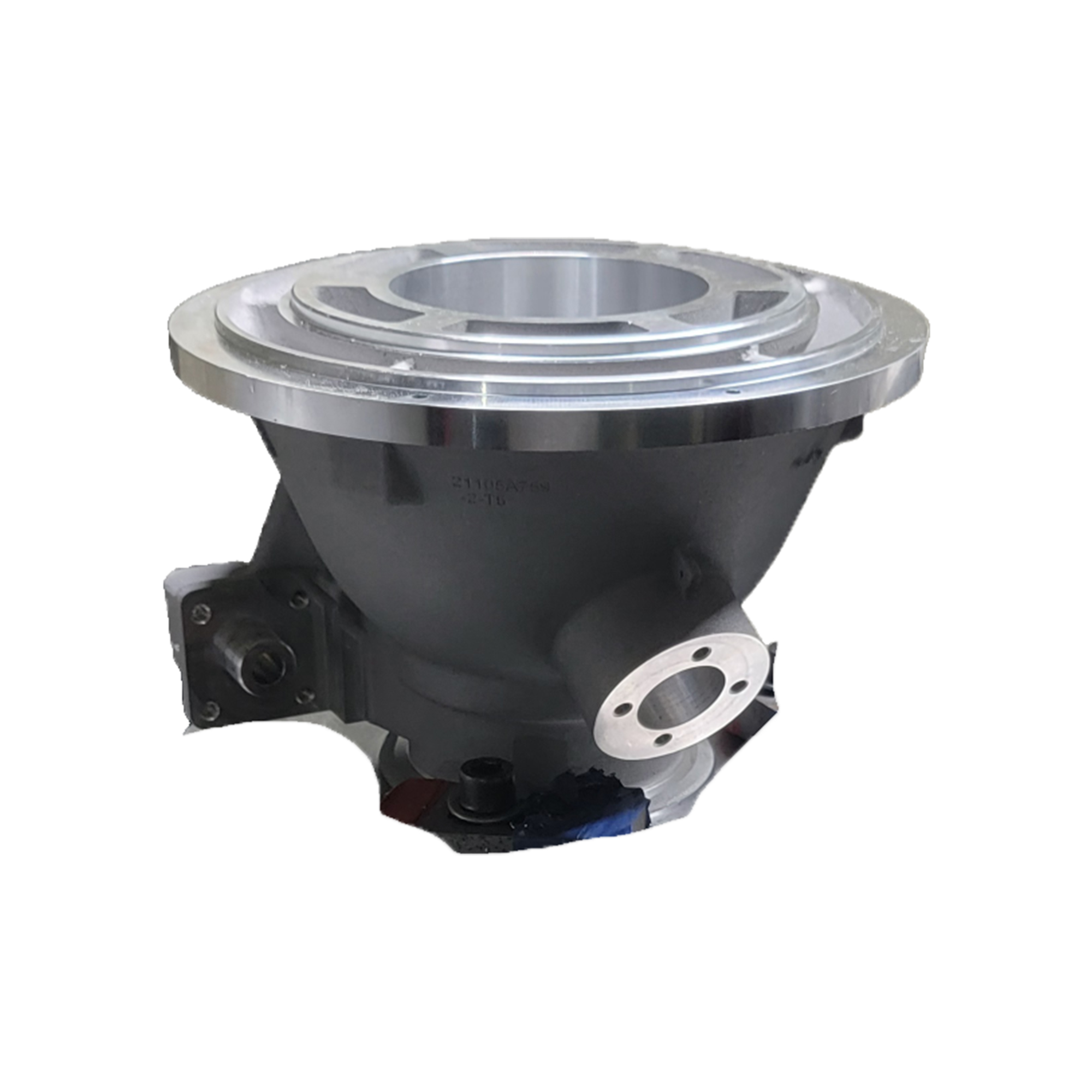

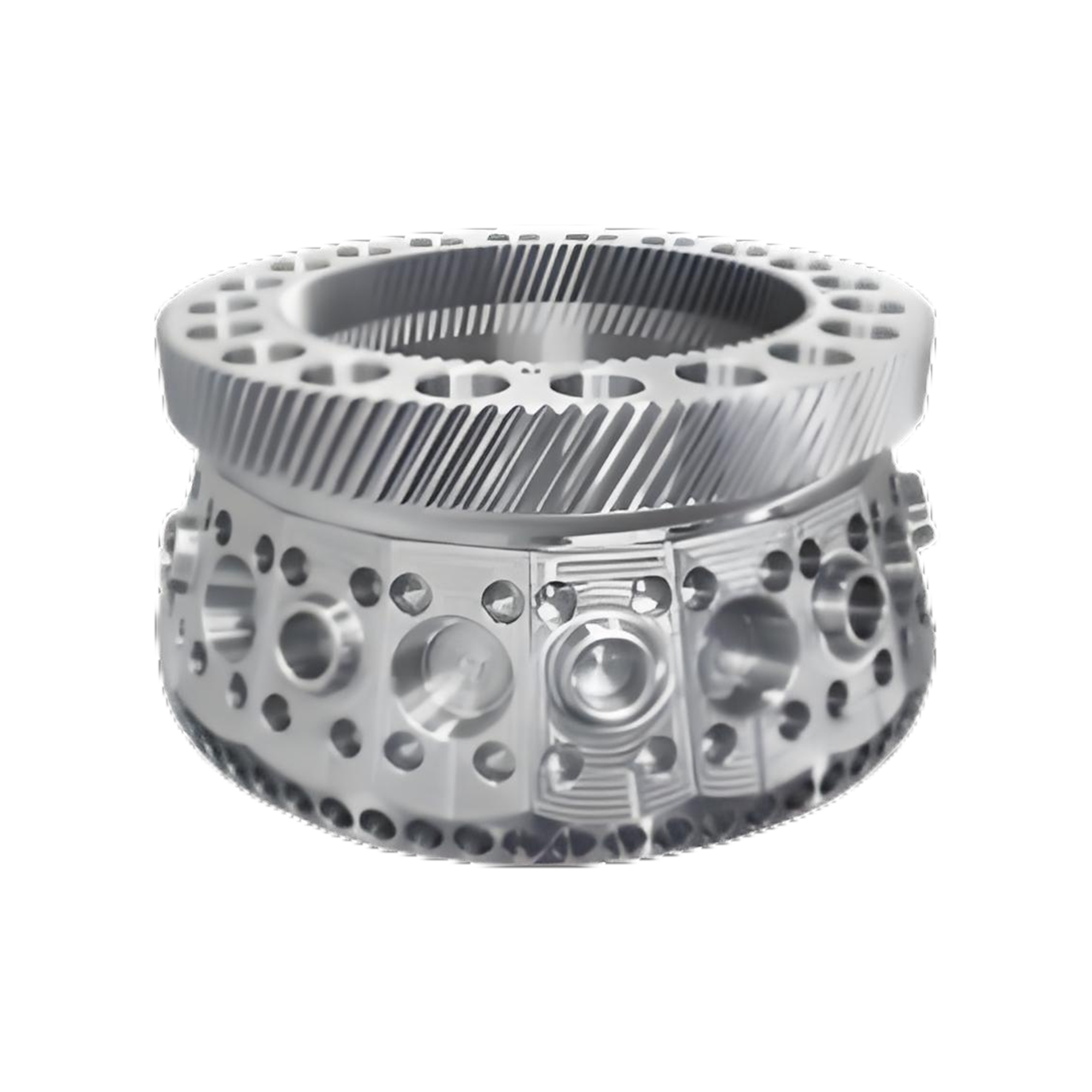

适用于航空航天、能源行业复杂多面零件的加工
-

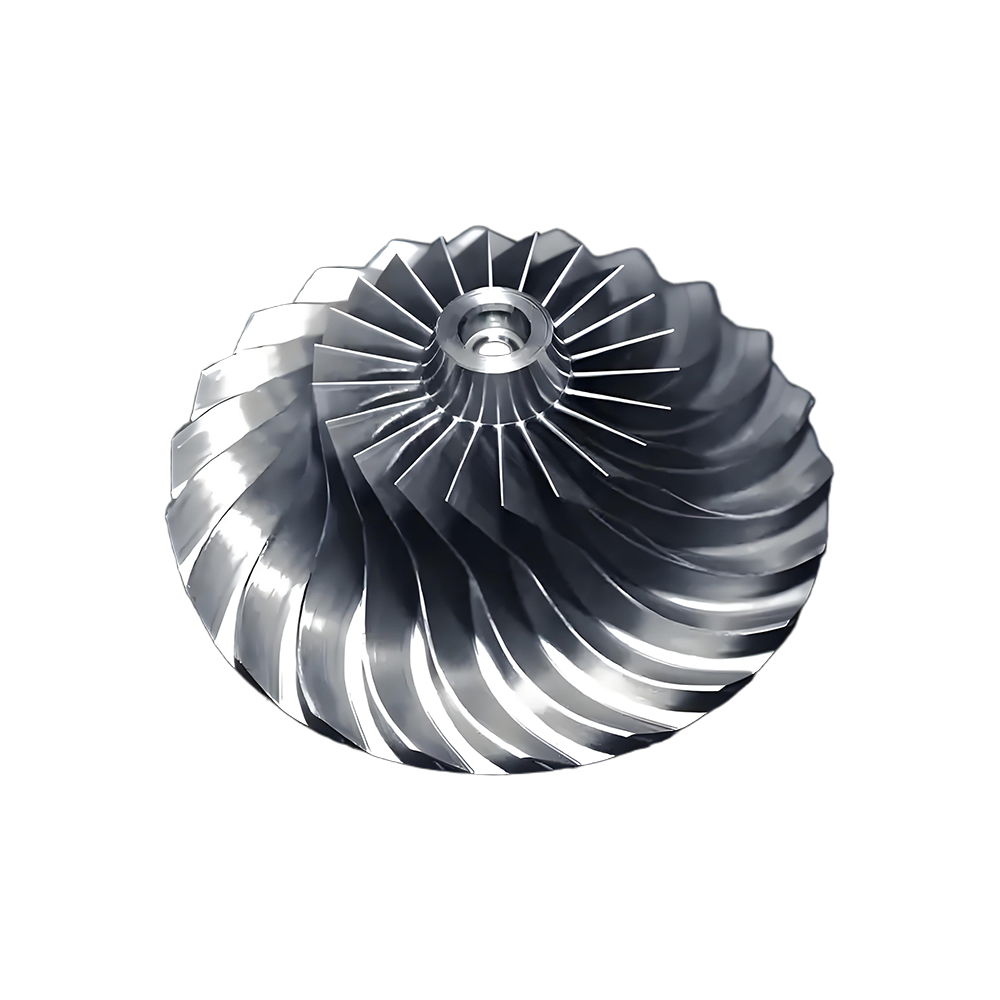

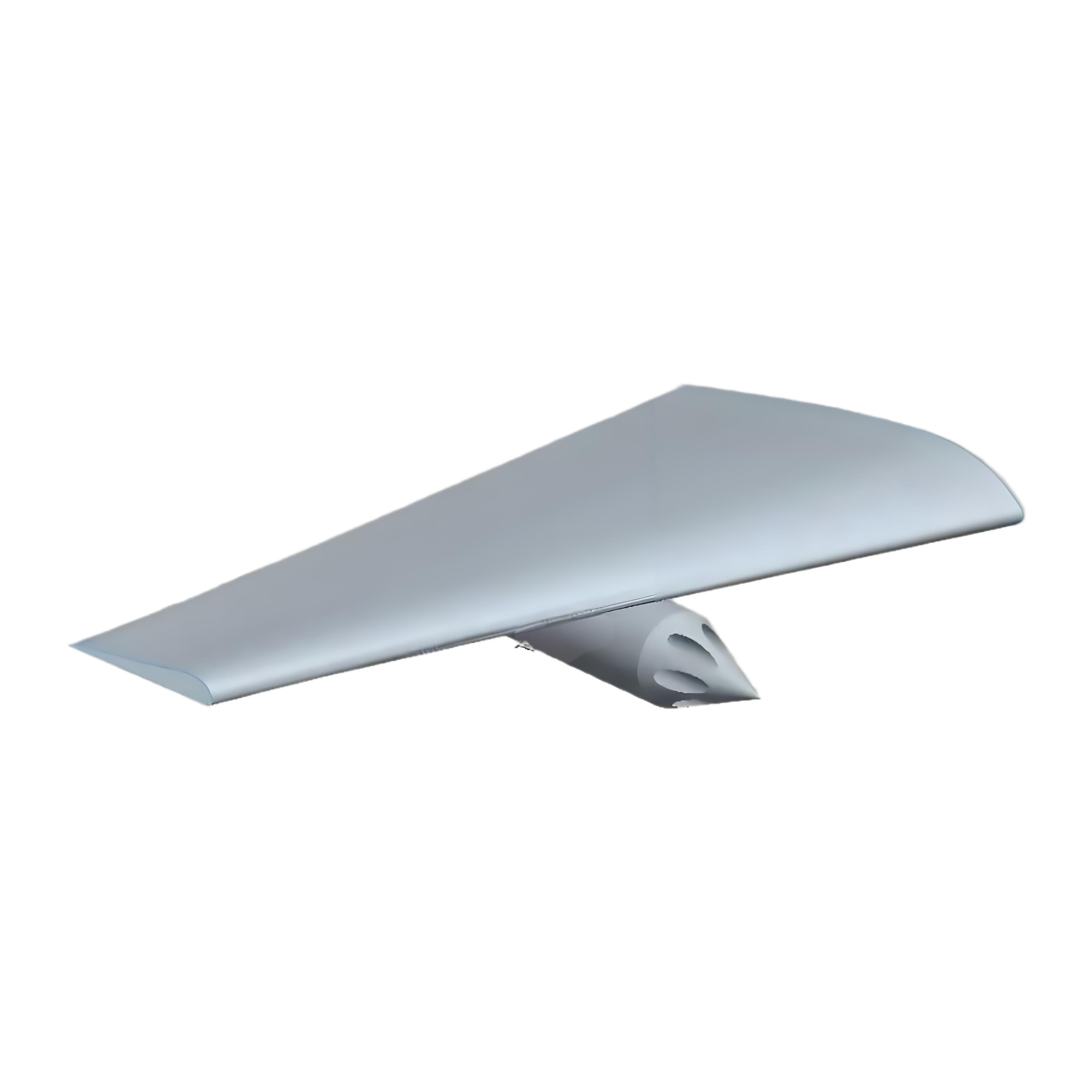

01航空航天
-

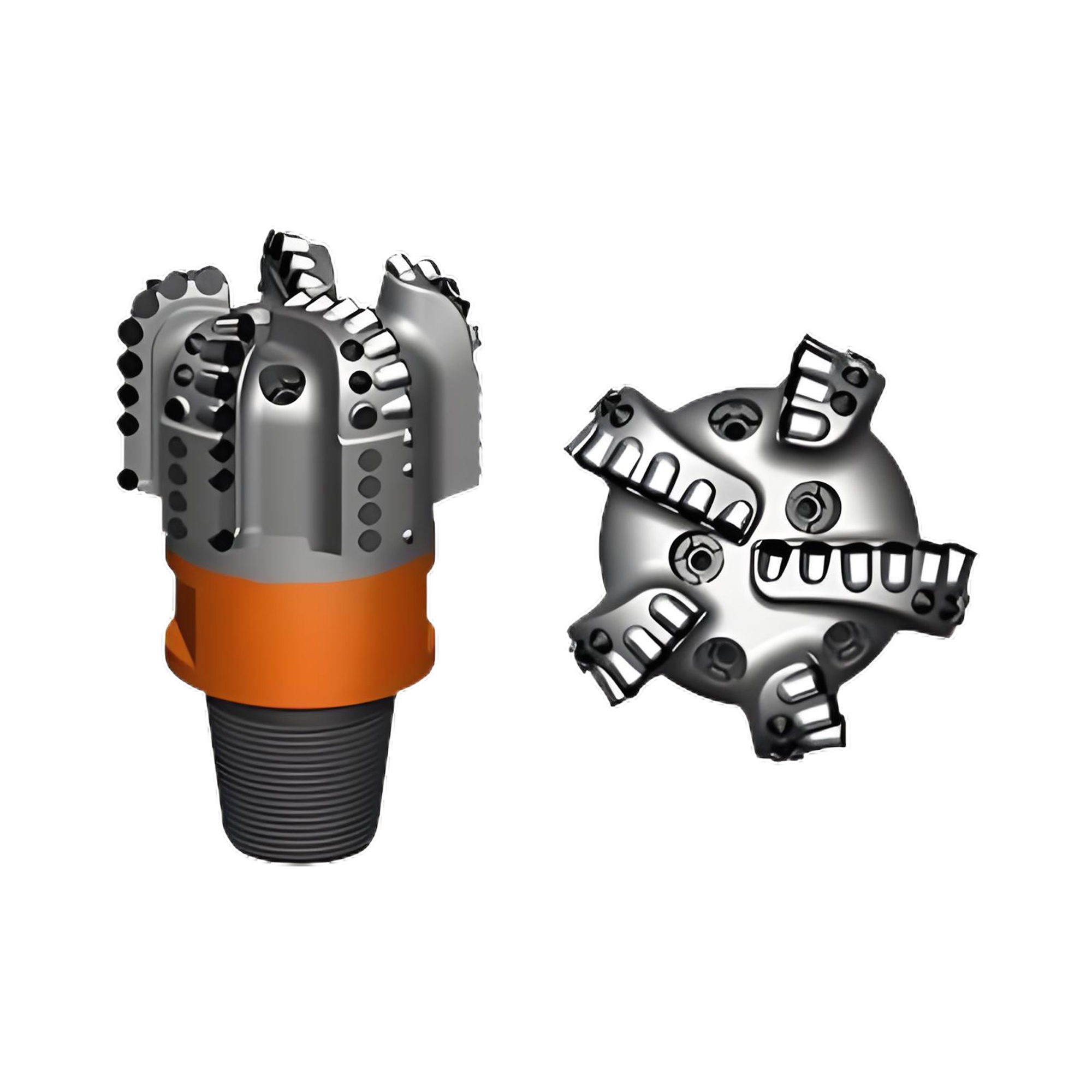

02能源行业
